（一） 简介
大流量过滤器针对大口径和高流速的管道开发，适用于高通量的工况，其芯件采用parker派克MHF系列折叠式大流量滤芯，相当于传统普通冲孔蓝式滤芯和棒式折叠滤芯多倍的过滤面积，其大于50%的开孔率，与直通式结构，组合出大的流量和小的压差，大大降低了总体的尺寸和重量，从而减少了投资成本及运行成本，也节约了劳动力资源。

（二） 性能特点
1、 壳体采用SS304 、316L、碳钢材料，需要根据客户过滤介质是否具有腐蚀性确定。
2、 设备采用快开法兰封盖开启，更换元件简单快捷。
3、 单只过滤芯大流量可达350加仑/分钟（1325升/分钟）
4、 设备高温度≤90℃
5、 进出口采用法兰连接（HG20592-2009）标准法兰。
6、 壳体设有排污口，可以及时排除沉淀的污染物。
7、 壳体上端设有排气口，及时降低设备中空气压力。
8、 该设备体底部可配有地脚螺栓孔，可固定在地面上.

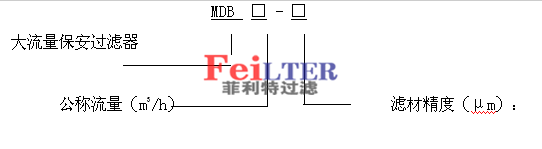

（三） 型号说明

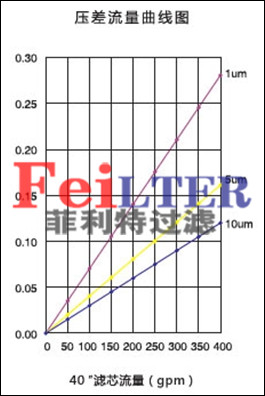

（四） 压差流量曲线图



（五） 技术参数

型号  参数	流量 (m3/H)	过滤精度 （μm）	公称压力 （MPa）	压力损失 （MPa）		更换滤芯 （MPa）	重量	滤芯数量 40寸
MDB40-*	40	1 3 5 10 25 50 70 100	0.6 1.0	0.1	0.24	0.2	150	1
MDB80-*	80						175	2
MDB120-*	120						220	3
MDB160-*	160						260	4
MDB200-*	200						300	5
MDB240-*	240						350	6
MDB280-*	280						430	7
MDB320-*	320						530	8
MDB400-*	400						560	10
MDB480-*	480						620	12
MDB560-*	560						750	14

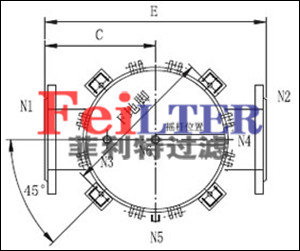

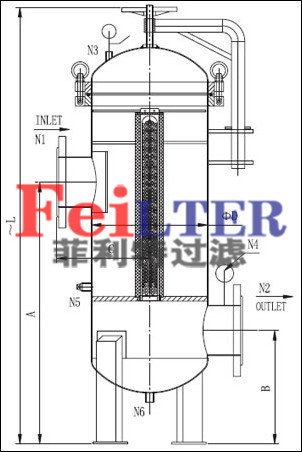

（六） 安装及外形尺寸




型号	直径 D	A	B	C	E	F	L	进出口 N1/N2	排污/放空 N5/N6	压力表口 N3/N4
MDB40-*	Ø200	1200	300	200	400	210	1700	DN80	G3/4"	G1/4"
MDB80-*	Ø350	1200	300	275	550	370	1800	DN100	G3/4"	G1/4"
MDB120-*	Ø400	1200	400	325	650	420	1950	DN125	G3/4"	G1/4"
MDB160-*	Ø450	1200	450	350	700	470	2020	DN150	G3/4"	G1/4"
MDB200-*	Ø500	1200	450	375	750	520	2070	DN200	G3/4"	G1/4"
MDB240-*	Ø550	1200	500	400	800	570	2130	DN200	G3/4"	G1/4"
MDB280-*	Ø600	1200	500	425	850	620	2170	DN250	G3/4"	G1/4"
MDB320-*	Ø650	1200	550	450	900	670	2260	DN300	G3/4"	G1/4"
MDB400-*	Ø700	1200	600	475	950	720	2350	DN350	G3/4"	G1/4"
MDB480-*	Ø750	1200	600	500	1000	770	2370	DN350	G3/4"	G1/4"
MDB560-*	Ø800	1200	650	525	1050	820	2460	DN400	G3/4"	G1/4"

上表数据以parker（派克）滤芯为例，因技术参数不断改进，如有变动请恕难以及时通知。以实际定货时的数据为准。
