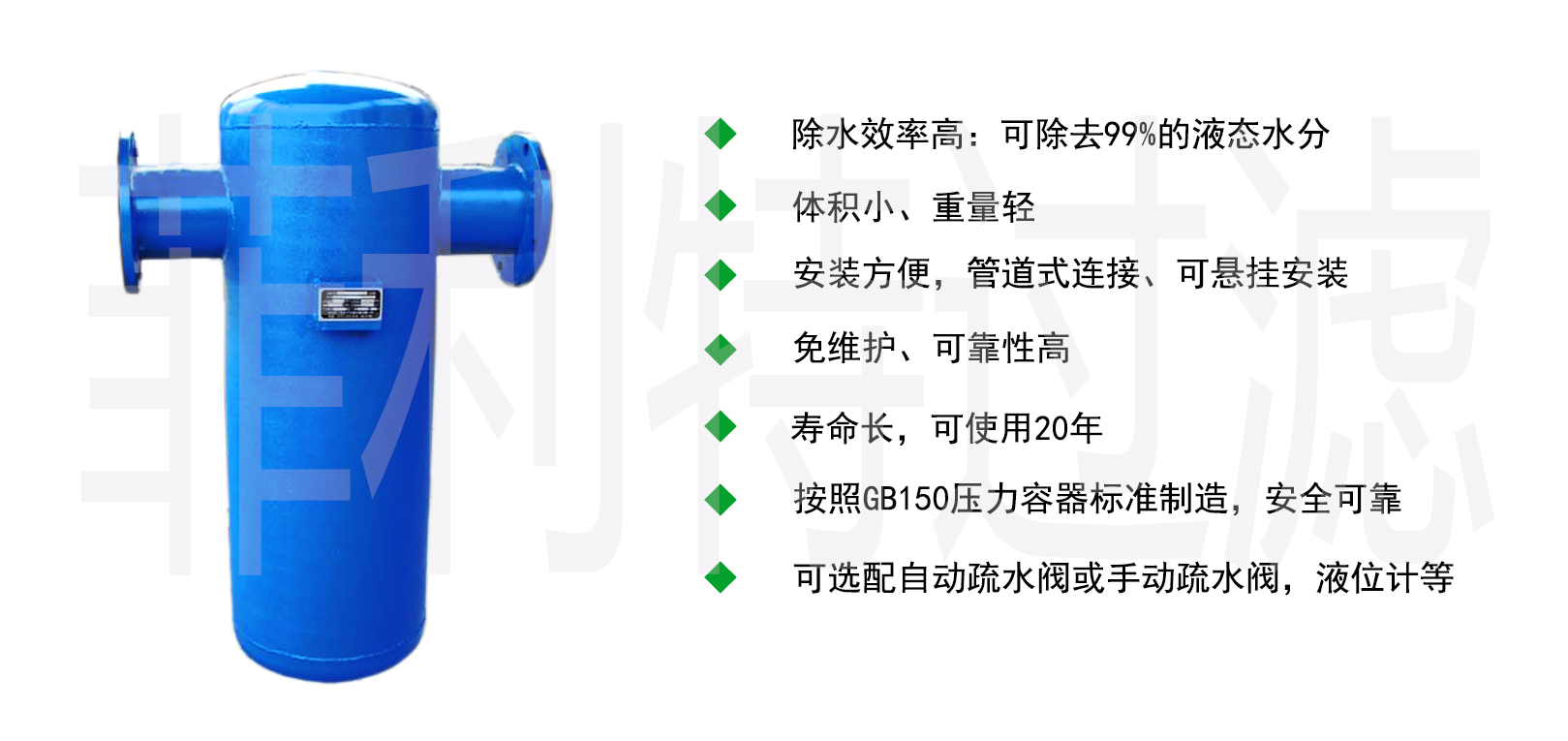

旋风式汽水分离器
FXQ系列汽水分离器为压力容器结构的碳钢或不锈钢设备，目的是除去不能通过疏水阀排掉的悬浮在蒸汽中的水分。汽水分离器必须安装于水平管线上，排水口垂直向下，为确保被分离的液体迅速排放，应在汽水分离器底部的排水口连接合适的一套疏水阀组合。
设备类型
挡板式- 挡板或折板式分离器由很多挡板构成，流体在分离器内多次改变流动方向，由于悬浮的水滴有较大的质量和惯性，当遇到挡板流动方向改变时，干蒸汽可以绕过挡板继续向前，而水滴就会积聚在挡板上，汽水分离器有很大的通流面积，减少了水滴的动能，大部分都会凝聚，后落到分离器的底部，通过疏水阀排出。
旋风式- 旋风或离心型分离器使用了一连串肋片以便产生高速气旋，在分离器内高速旋转流动的蒸汽。以旋流向下倾斜式运动，旋流的气体中夹带的水分由于速度降低，在离心力的作用下，被分离出来聚集在汽水分离器内壁上，被分离的液体汇集后流入集水槽中，经自动疏水阀排出，干燥清洁的蒸汽从分离器出口排出。
吸附式 - 吸附式分离器内部的蒸汽通道上有一个阻碍物，一般是一个金属网垫，悬浮的水滴遇到它后被吸附，水滴大到一定程度后，由于重力作用落到分离器底部。结合汽旋和吸附两种形式的分离器也很常见，由于结合了这两种方法整个分离效率会有所提高。
挡板式、旋风式和吸附式分离器的主要不同是，挡板式分离器在较大的流速范围内可以保持很高的分离效率，而旋风式和吸附式分离器的分离效率只有在蒸汽速度13m/s以下才能达到98%，否则效率会很低，蒸汽速度为25m/s时，其分离效率大概仅为50%。

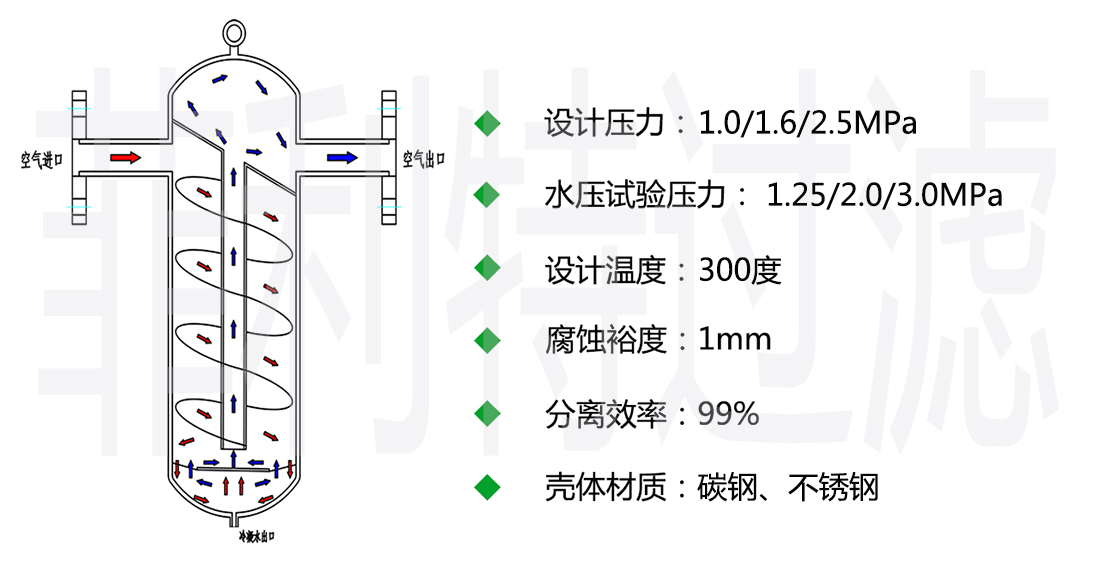

设备参数
应用范围
◆ 压缩空气冷凝水分离回收
◆ 蒸汽管线冷凝水分离
◆ 气液混合部位的进、出口分离
◆ 真空系统中冷凝水分离排放
◆ 水冷却塔后的冷凝水分离
◆ 其他多种气液分离

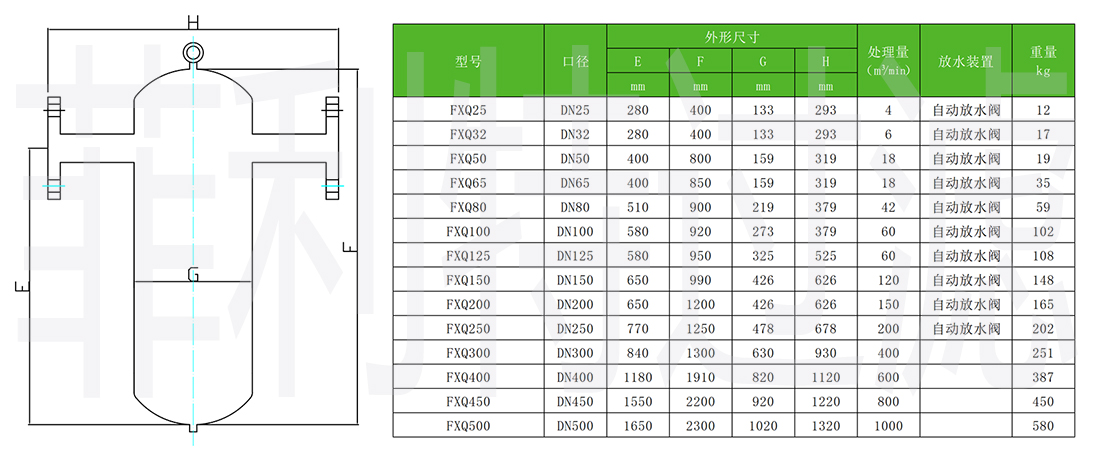

规格尺寸
选型方式：
◆ 锅炉蒸汽：锅炉蒸汽是需要用到气水分离器的地方，一般选择挡板式或者旋风式，但挡板式的效果不理想，建议选择旋风式
◆ 沼气：沼气中也含有水分影响使用，由于沼气的易燃易爆性，所以沼气设备在生产过程中会成本高一点，并且沼气在生成的过程中会带进去很多杂质，所以一般建议滤芯的优先，并且排水部位要考虑手动排水
◆ 空压机：空压机配套使用气水分离器应用非常广泛，可以选用滤芯式
◆ 反应釜气体：反应釜产生的气体由于具有腐蚀性和易燃易爆性，所以建议选择不锈钢材质的旋风式汽水分离器，好选用316级别以上的（包括316）
◆ 天然气：天然气易燃易爆，可以选用旋风式或者滤芯式，排水阀也需要做防爆处理。
目前市场上用的就是这几种介质气体，如果没有提及到的请来电咨询业务
本公司为生产厂家，可根据客户需求加工定制！
订货需知：
通常这种气水分离器适用于任何气体包括易燃易爆气体，本公司目前已经做过的产品应用于压缩气、蒸汽、沼气、天然气、地下废气、VOC气（腐蚀性）等。
您在选择汽水分离器的时候，请考虑以下几个参数：
考虑处理流量，选择合适的口径。
考虑过滤介质的化学性质，是否含腐蚀性等，选择汽水分离器的材质。
考虑过滤介质的温度，选择合适的放水阀或高温疏水阀。
提供管道的压力，正压或负压，负压情况下自动放水阀不起作用。选型时要特别注明
安装及使用注意事项：
1、检查安装位置是否符合介质流向，确保按壳体上箭头方向安装。
2、安装在水平管道上排污口垂直向下，被分离液体顺利排出。
3、过滤器上端有吊环，可以悬空安装，以减小管道设备负压。
4、排污口安装有手动球阀，安装时应关闭球阀。
5、正常工作时球阀处于打开的状态。
6、球阀下方连接自动放水阀，正常工作时检查放水阀浮球是否复位。正常工作时浮球应处于放水阀下端。
7、检修管道或更换放水阀时，应关闭球阀。
8、设旁路和进出口切断阀，以便检修不影响生产。
9、新管道试车或长期停用管道启动时，需隔离设备清洗管道后再启用设备。

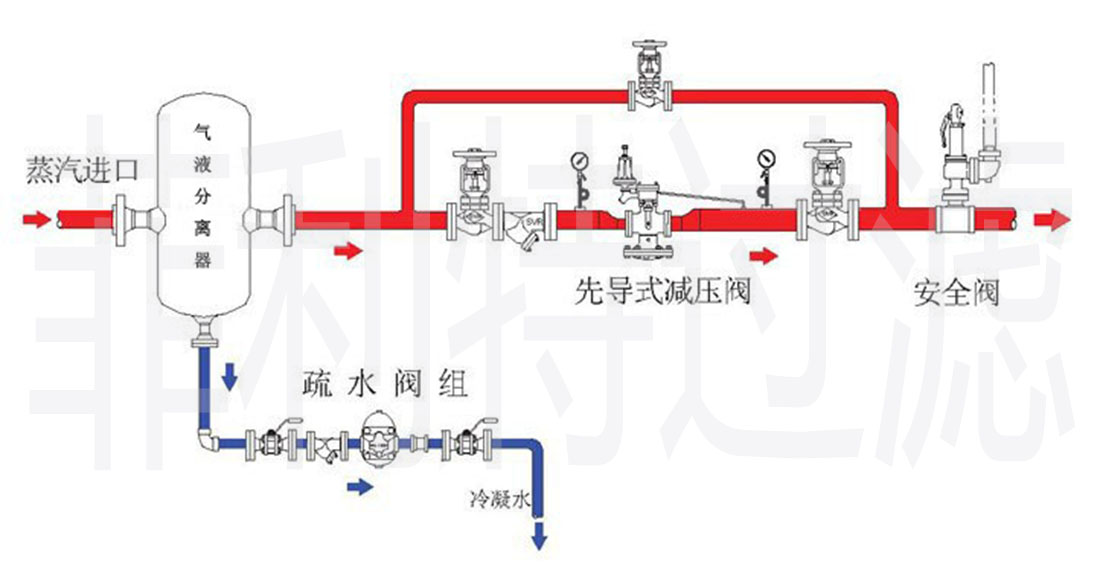

安装示意图：
