挡板式汽水分离器
（一）、产品简介
本公司生产汽水分离器、挡板过滤装置、净化设备、油水/气分离装置等产品，广泛的运用在锅炉系统，城市供暖，空压机除水，冷干机除水，天然气除水等气体输送系统当中，为除去气体中的饱和游离水，提供了很好的设备。能够根据用户的使用要求，对用户的设备、工程进行改造合设计。

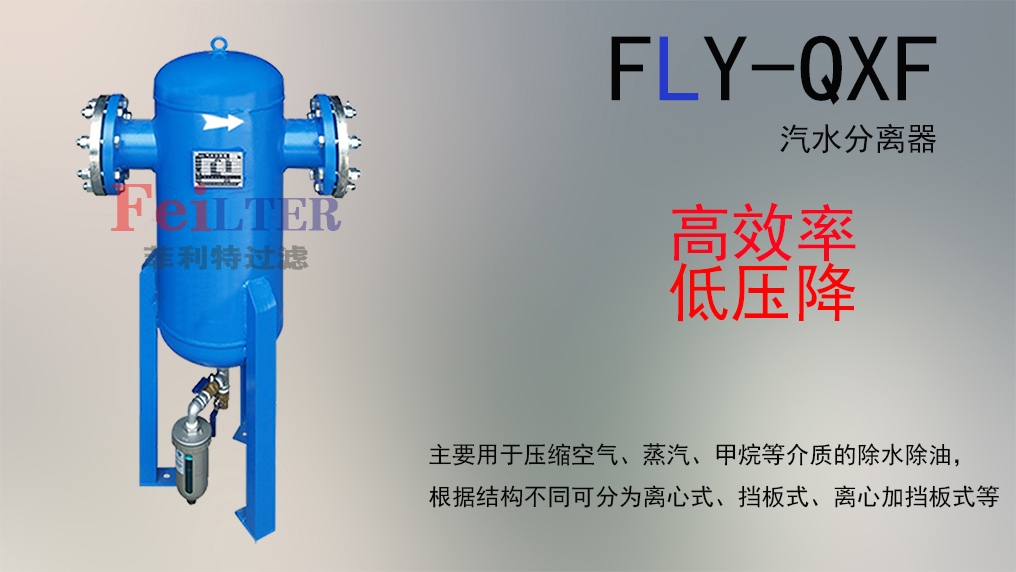

汽水分离器又名汽水分离器、气液分离器、油气分离器，主要用于压缩空气、蒸汽、甲烷等介质的除水除油，根据结构不同可分为挡板式或称离心式、挡板式、吸附型、高精密型等。

（二）、挡板式汽水分离器原理
1、挡板式（也称离心式）：挡板或折板式分离器由很多挡板构成，大量含水的蒸汽或压缩空气进入汽水分离器，流体在分离器内多次改变流动方向，由于悬浮的水滴有较大的质量和惯性，当遇到挡板流动方向改变时，干蒸汽可以绕过挡板继续向前，而水滴就会积聚在挡板上，汽水分离器有很大的通流面积，减少了水滴的动能，大部分都会凝聚，后落到分离器的底部，通过疏水阀排出。
挡板式汽水分离器适用于饱和蒸汽或压缩空气中的蒸汽和水的分离。

（三）、型号说明
MDF-*

MDF   挡板式汽水分离器


  *   口径

（四）、性能特点
1、本产品介质通过性强、阻力小、除水效果良好。
2、除水效率高，在气体速度降到25m/s以下时，可除去99%以上的液态水。
3、体积小、重量轻，减轻管道负重。
4、安装方便，管道法兰式连接、可悬挂安装同时可以安装吊环。
5、免维护、性好，寿命长，可使用20年。
6、按GB150压力容器标准制造，安全。
7、可选配：自动排水器或手动排水器；液位计等。
8、材料：碳钢/CS和不锈钢/304。
9、使用温度：≤80℃。（高温情况下，需特殊要求）
（五）、结构示意图

（六）、外形尺寸

型号	口径	外形尺寸mm				处理量m3/min	放水装置	重量Kg	配套后冷却器型号
		E	F	G	H
MDF-25	DN25	280	400	133	330	1	自动放水阀	12
MDF-32	DN32	400	600	133	330	1.5	自动放水阀	17	HL4/1 ,HL2/1
MDF-40	DN40	400	700	159	360	2	自动放水阀	19	HL5/1,6/1,
MDF-50	DN50	400	800	159	360	3.5	自动放水阀	19	HL5/1,6/1,
MDF-65	DN65	400	850	159	360	6	自动放水阀	35	HL10/1
MDF-80	DN80	510	900	219	420	9	自动放水阀	59	HL13/1,20/1
MDF-100	DN100	580	920	273	480	14	自动放水阀	102	HL40/1
MDF-125	DN125	580	950	325	585	22	自动放水阀	108	HL60/1,70/1,80/1
MDF-150	DN150	650	990	426	650	32	自动放水阀	148	HL100/1
MDF-200	DN200	630	1200	426	630	56	自动放水阀	165	HL150/1
MDF-250	DN250	770	1250	478	680	88	自动放水阀	202	HL200/1
MDF-300	DN300	840	1300	630	830	127	自动放水阀	251	HL370/1
MDF-350	DN350	1050	1600	710	950	173	自动放水阀	387	HL370/1
MDF-400	DN400	1180	1910	820	1090	226		420
MDF-450	DN450	1550	2200	920	1320	286		450
MDF-500	DN500	1650	2300	1020	1420	253		580

（七）、选型注意事项
您在选择汽水分离器的时候，请考虑以下几个参数
1、考虑处理流量，选择合适的口径。
2、考虑过滤介质的化学性质，是否含腐蚀性等，选择汽水分离器的材质。
3、考虑过滤介质的温度，选择合适的放水阀或高温疏水阀。
4、提供管道的压力，正压或负压，负压情况下自动放水阀不起作用。选型时要特别注明。
