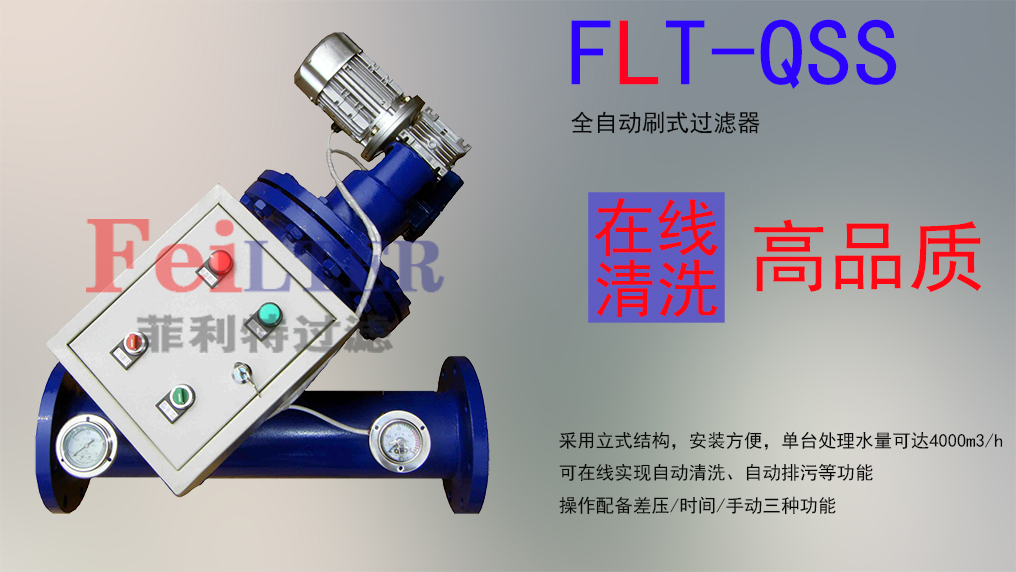

全自动自清洗过滤器

简介
全自动自清洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高.
结构
全自动自清洗过滤器由壳体、多元滤芯、
反冲洗机构、电控箱、减速机、电动阀门和
差压控制器等部分组成。壳体内的横隔板将
其内腔分为上、下两腔，上腔内配有多个过
滤芯，这样充分利用了过滤空间，显著缩小
了过滤器体积，下腔内安装有反冲洗吸盘。
工作时，浊液经入口进入过滤器下腔，又经
隔板孔进入滤芯的内腔，大于过滤芯缝隙的
杂质被截留，净液穿过缝隙到达上腔，后
从出口送出。
工作原理
含杂质的水由入口进入过滤器，先流经粗滤网①进行粗过滤，然后进入细滤网②内腔进行细过滤，过滤后的净水由出口流出。过滤出来的杂质吸附在细滤网上，并因此形成了滤网内外表面的压差。当压差达到设定值时（比如0.5 Bar时），压力传感器传送信号给控制器，控制器打开排污阀④从排污口排出，结果使得水力马达腔和杂质收集器③和⑤室的压力下降，从而产生了类似于真空清洗原理的负压抽吸，滤网表面 的杂质随着反冲洗水通过集污器和水力马达⑦排到污水腔⑥，经过排污孔排出。排水使水力马达和杂物收集器旋转，以使整个滤网得以冲洗。大尺寸的过滤器还带有驱动缸⑧以控制杂质收集器的纵向移动，并防止其移动过快，使整个滤网能被喷嘴冲洗。整个反冲洗过程自动控制，只需数秒，在自清洗过程中不会造成主水流的中断。
技术参数
1、单台流量：30-1200立方米 更大流量可多机并联
2、小工作压力：0.2MPa
3、大工作压力：1.6 MPa、2.5 MPa
4、高工作温度：80度，过滤精度100-3500微米
5、控制方式：压差，时间及手动
6、清洗时间：20-60秒
7、清洗机构转速14-20rpm
8、清洗压损：0.1-0.6 bar
9、控制电压：交流200V
10、额定电压：三相200V、380V、50HZ
应用范围
全自动过滤器主要用于净化水用途，可用于工业、农业、电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸，煤矿，游泳池，景观，绿化等各行各业的水过滤、水处理、水改造特别是对水质要求较高的微滤领域，全自动过滤器有很多功能可去除水中泥沙、粘土、铁锈、悬浮物、藻类、生物粘泥、腐蚀产物、大分子细菌、有机物及其它微小颗粒等杂质，达到水质净化的目的。
