Y型透明过滤器(UPVC材质)
Y型过滤器属于管道粗过滤器系列,也可用于气体或其他介质大颗粒物过滤。安装在管道上能除去流体中的较大固体杂质,使机器设备(包插压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。
1、塑料Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外Y型过滤器对提高产品质量也有着十分重要的意义。
2、塑料Y型过滤器与管道中阀门及其它主要设备配套使用,也可单独使用于管路中。管道中介质首先进入过滤器,通过滤网再进入连接阀门及管道中,而杂物则留于过滤桶内。
◆Y型透明过滤器结构特点:
1、塑料Y型过滤器具有结构先进阻力小,冲洗方便通流快速,故压力损失小,抗污性强,排渣方便等特点。
2、塑料Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成,通常安装在阀门及其它主要设备之进口端,使于清理杂物与安装拆卸,以保护阀类或设备及正常使用。
◆Y型透明过滤器应用范围:
塑料过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2,通气网为40-100目cm2,通油网为100-480目/cm2。
◆Y型透明过滤器材质特质特性说明:
* 耐腐蚀 化学稳定性高,不会污染管内水质,可保持系统的卫生及效能,适合一般给水与化学工艺设备。
* 绝缘性 绝缘不导电,没有漏电之虞,且没有电腐蚀之虑,确保系统的寿命及安全。
* 耐压高 可以承受管道压力等级的3--4倍的爆破压力,足以克服在正常操作条件下的水锤作用,确保系统之品质与安全。
* 耐撞击 在低温的条件下,可以承受极大的外力而不变形损坏。
* 耐候性 经国内外实验证明,长期在恶劣的环境下,也可维持系统的稳定性。
* 韧性强 可将外力或内应力变化所造成的损害降到低,如水锤,地震等。
* 内壁光滑 压力摩擦损失少,除了可减低泵杨程外,更不易有污物附着减少流量。可确保系统之流量稳定。
* 保温性佳 热传导性为镀锌钢管的1/300,也是工程塑料中低之一,除可提高能源效率外,也可减少保温费用及结雾困扰。
* 施工易 采用冷胶接合,施工迅速方便。
* 寿命长 室内管道系统在室温,管道压力等级内操作,预期寿命可达50年。
◆Y型透明过滤器外形结构图:
◆Y型透明过滤器尺寸表:
Y-type Strainer(Union)DIM. | |||||||
SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
Nom | (DN15) | (DN20) | (DN25) | (DN32) | (DN40) | (DN50) | |
DIN国标 | Ød1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 |
Ød2 | 20.1 | 25.1 | 32.1 | 40.1 | 50.1 | 63.1 | |
I | 22 | 18.5 | 22 | 33 | 31 | 38.5 | |
JIS日标 | Ød1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 |
Ød2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | |
I | 22 | 18.5 | 22 | 33 | 31 | 38.5 | |
ANSI美标 | Ød1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 |
Ød2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | |
I | 22 | 18.5 | 22 | 33 | 31 | 38.5 | |
ØD1 | 52.6 | 52.6 | 60.8 | 83.5 | 83.5 | 104 | |
L | 190.5 | 182.5 | 199 | 263 | 258 | 292.6 | |
L1 | 42 | 42 | 43.6 | 58 | 56 | 64 | |
H | 106 | 106 | 124.4 | 173 | 173 | 204 |
◆Y型过滤器分类:
本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
过滤器用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。

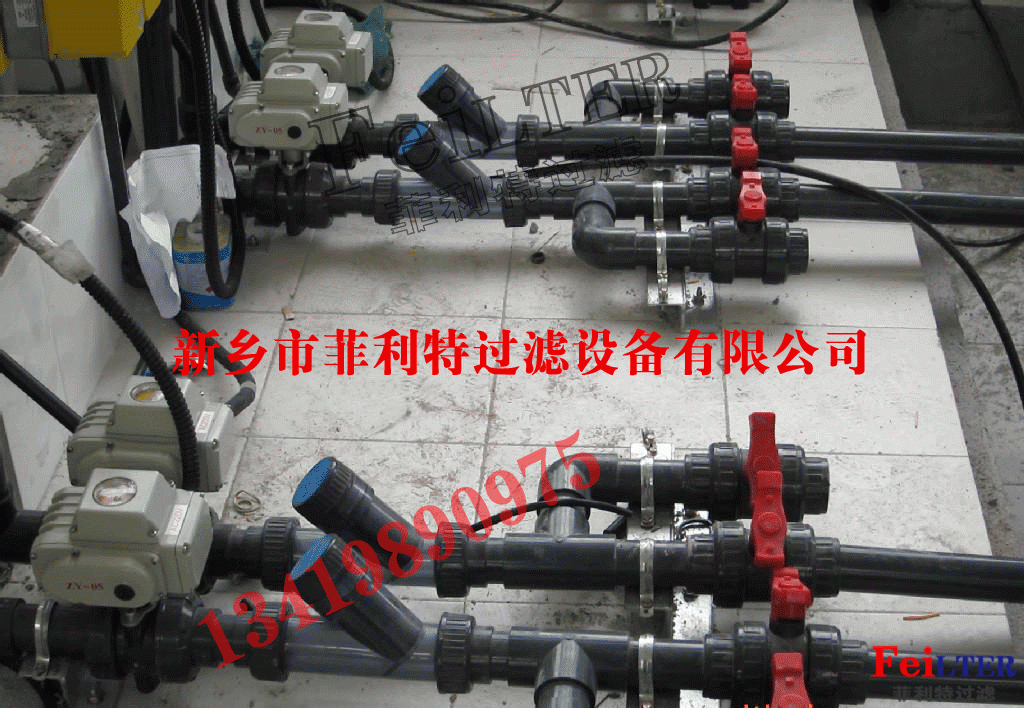

◆Y型过滤器安装示例图:
设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 产品标识 | 供货规范 |
HG/T 21637 | GB/T 12221 | JB/T 79 | JB/T 9092 | GB/T 12220 | JB/T 7928 |
