全自动自清洗过滤器产品概述
过滤器是水净化过程中不可缺少的处理手段,用于拦截水中的各种杂质,以净化水质或保护系统中其他设备的正常工作。普通网式过滤器因其结构简单、过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域,但其缺点是纳污量小、易受污物堵塞、清洗工作复杂,必须对设备进行拆卸才能实现对过滤部分的清洗, 无法监控过滤器的状态,而且受人为因素影响比较大,使整个系统的自动化程度很低。全自动过滤器可对原水进行过滤并自动对滤芯进行清洗排污,
且清洗排污时系统不间断供水。该设备与以往的过滤器相比具有自动化程度高,处理量大,可自行清洗排污,并不间断供水,应用面广泛等优点。
全自动自清洗过滤器产品外型图(见图 1)
MZJS型全自动自清洗过滤器,结构为骨质猪鬓毛刷及不锈钢部件组成。该部件穿过过滤器盖,刷式装置安装在不锈钢网内部,过滤器盖外装一简单的手柄用于从滤网上刷除微颗粒在通过排污口排出,刷洗过程中水流不中断。不必停机和拆卸过滤器清洗过滤网,外壳为优质碳钢筒体。
MZJS系列全自动自清洗过滤器是一款具有世界技术的智能型全自动过滤器,与以往的过滤器相比具有自动化程度高,处理量大、自行清洗排污、不间断供水、应用广泛等优点。本产品过滤精度高、清洗时间短、耗水水量少、压力损失小,能够为您提供稳定可靠的水质。过滤器装配有功能强大的智能控制系统和电力驱动的自清洗装置。控制系统标配大屏幕彩色中文液晶触摸式显示屏,系统自带操作手册,非常方便您的使用,同时能够实时在线显示设备运行状并且预留有可输出接口,可实现远程监控功能。机器还具有过载保护、空载保护及报警功能,使您能够安全放心的使用这一款产品。
MZJS型全自动自清洗过滤器过程
原水从进水口流入,进入过滤器滤筒内部,然后自内而外的通过滤桶,杂质被拦截在过滤筒内壁,过滤后的干净水从出水口流出,当滤筒内壁的杂质越积越多,在滤筒内表面形成滤饼,并使滤筒内外逐渐形成压差,当压差达到压差控制器预设值时,将启动自清洗过程。过滤器的自清洗过程是依靠沿着滤筒内表面做旋转运动的清洗刷和排污阀共同完成,打开的排污阀使被堵塞的滤筒内形成负压,附着在滤筒内壁的滤饼被清洗刷清扫下来因负压的关系经排污阀排出在本体外。整个清洗过程大约为60秒,清洗时系统不断流。
MZJS型全自动自清洗过滤器控制方式
MZJS系列系列自清洗过滤器操作配备差压/时间/手动三种功能,同时我们还为您特别设计了优先级的控制功能,即无论在任何情况下,只要系统压差达到预定值,设备都会启动自清洗功能,从而更好的保障您的系统正常运行。自清洗过滤器应用范围 工业过滤应用:化工、钢铁、造纸、电厂、汽车、矿业、水厂等产业的水源水冷却水和中水及旁滤水、制冷采暖系统循环水、冷却水、冷冻水过滤;保护喷头;污水三级处理;市政水回用;车间用水;R.O.系统前过滤等;
灌溉过滤应用:地下水;市政水;江河、湖、海水;果园;苗圃;温室;高尔夫球场;公园等。
MZJS型全自动自清洗过滤器产品特点
■单台大过滤流量可达4000m3/h
■过滤精度从4000微米-20微米
■滤网可选钻孔(4000-800μm),楔形(1000-50μm)编织复合(800—20μm)
■小工作压力≥0.1MPa
微米(μm) | 10 | 25 | 30 | 40 | 50 | 80 | 100 | 120 | 150 | 200 | 400 | 800 | 1500 | 3000 |
目数 | 1500 | 650 | 550 | 400 | 300 | 200 | 150 | 120 | 100 | 80 | 40 | 20 | 10 | 5 |

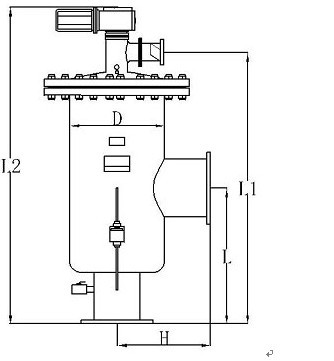

型号 |
进出口 (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
H (mm) |
D (mm) |
排污口 (mm) |
流量 (m3/h) |
重量 (Kg) |
MZJS-80 | 80 | 500 | 1040 | 1270 | 317 | 273 | 40 | 50 | 148 |
MZJS-100 | 100 | 520 | 1040 | 1270 | 317 | 273 | 40 | 80 | 151 |
MZJS-125 | 125 | 540 | 1090 | 1320 | 342 | 325 | 40 | 105 | 255 |
MZJS-150 | 150 | 560 | 1090 | 1320 | 342 | 325 | 40 |
, 150 |
260 |
MZJS-200 | 200 | 460 | 1100 | 1330 | 354 | 378 | 50 | 320 | 315 |
MZJS-250 | 250 | 700 | 1340 | 1570 | 463 | 426 | 50 | 450 | 445 |
MZJS-300 | 300 | 800 | 1490 | 1720 | 565 | 530 | 50 | 600 | 495 |
MZJS-350 | 350 | 900 | 1640 | 1870 | 665 | 630 | 50 | 850 | 570 |
MZJS-400 | 400 | 1000 | 1790 | 2020 | 720 | 760 | 80 | 1200 | 645 |
备注:此数据仅供参考,以实物为准,如有更改,恕不另行通知 |
