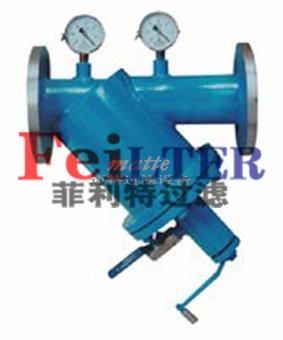

手摇刷式Y型过滤器
设备结构与工作原理
手摇刷式Y型过滤器由骨质尼龙刷及不锈钢部件组成,该部件穿过过滤器盖,刷式装置安装在不锈钢滤网内部,过滤器盖外装一简便的手柄,只需轻轻转动手柄,即能从滤网上刷除微粗杂质通过排污口排出,刷洗过程中水流不中断,不必停机和拆卸过滤器清洗滤网,外壳为优质碳钢筒体。技术参数
设计工作压力:≤1.0Mpa。
压损:≤0.015MPa
工作温度:≤90℃
过滤精度:d=1.2mm。
规格型号
型号 | 出入口径 | Φ | L | L1 | L2 | L3 | H | |
inch | mm | mm | mm | mm | mm | mm | mm | |
CKG-2S | 2 | 50 | 159 | 300 | 600 | 80 | 810 | 650 |
CKG-3S | 3 | 80 | 159 | 300 | 600 | 80 | 810 | 660 |
CKG-4S | 4 | 100 | 159 | 300 | 700 | 80 | 810 | 670 |
CKG-5S | 5 | 125 | 219 | 350 | 750 | 80 | 820 | 680 |
CKG-6S | 6 | 150 | 275 | 350 | 800 | 80 | 950 | 720 |
CKG-8S | 8 | 200 | 325 | 525 | 850 | 80 | 1050 | 850 |
CKG-10S | 10 | 250 | 377 | 650 | 900 | 80 | 1350 | 1050 |
CKG-12S | 12 | 300 | 426 | 700 | 950 | 100 | 1740 | 1360 |
CKG-14S | 14 | 350 | 478 | 820 | 1170 | 100 | 2350 | 1740 |
